Dane techniczne
| Całkowite wymiary: | 50 x 50 x 11,7mm |
| Waga: | 21g |
| Materiał: | Tworzywo sztuczne |
| Zasilanie: | 6,5-12 VDC/ 0,04A-0,07A |
| Złącze zasilania: | 3Pin |
| Prędkość obrotowa: | 3000 obr./min. +/-10% |
| Przepływ powietrza: | 6,42 CFM |
| Hałas: | 21 dB (A) |
| Łożyska: | Ślizgowe |
| Rezystancja cieplna: | 0, 29 C/W |
| Rozstaw otworów montażowych : | 40 x 40mm |
| Długość kabla:: | 30 cm |

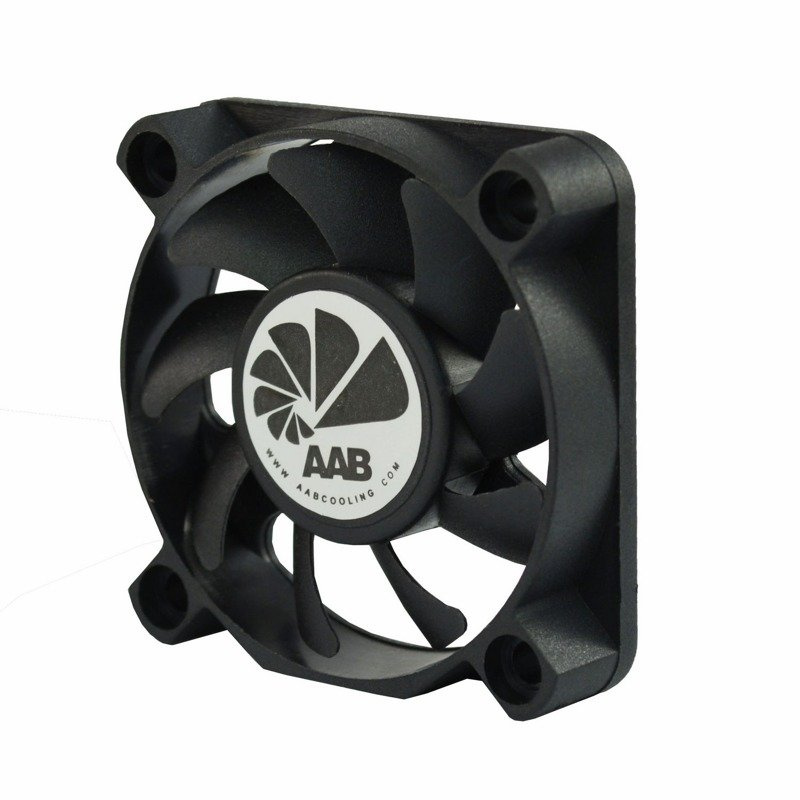

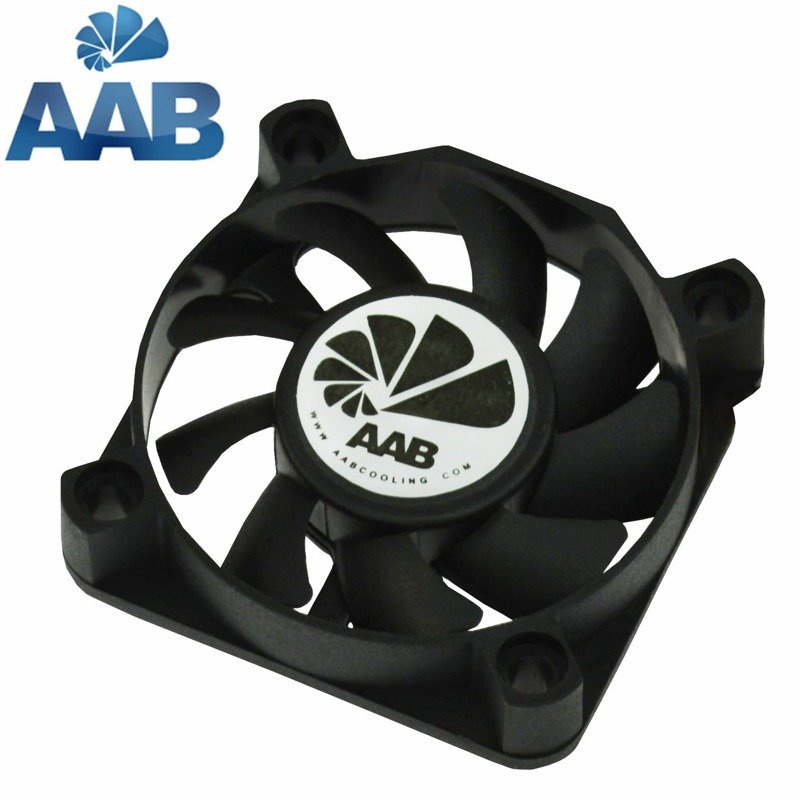

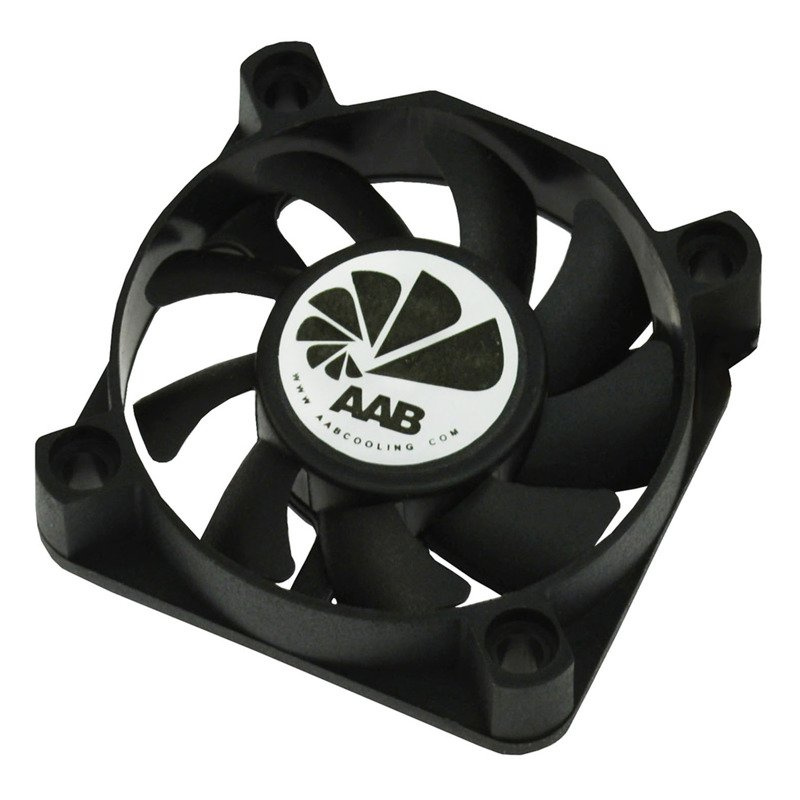

AABCOOLING Fan 5 to wentylator z serii ekonomicznej od firmy AAB. Wentylator pracuje ze stałą ilością 3000 ± 10% obr./min. Poziom hałasu generowany przez łopatki i łożysko kształtuje się w granicy 21 dB. Ze względu na montaż w tym wentylatorze najtańszych i krótkotrwałych łożysk ślizgowych gwarancja ten produkt wynosi tylko 3 miesiące.
- Seria ekonomiczna
- Wydajny
- Wtyczka 3 Pin
- Łożsko ślizgowe
- Gwarancja 3 miesiące
Typowe zastosowania:
Chłodzenie obudowy polega na wyrzucaniu ciepłego powietrza na zewnątrz. Najczęściej wentylator z zasilacza nie jest w stanie zapewnić dobrego chłodzenia, pomimo pracy na wysokich obrotach i dość dużym poziomie hałasu. AAB Cooling Fan 12 rozwiązuje ten problem.
Sposoby montażu w zasilaczu:
- podłączenie wtyczki wentylatora do złącza 3Pin
- najbezpieczniej jest wlutować kabel zasilający do zasilacza (sterowanie napięciowe z zasilacza). Odcięcie wtyczki 4 Pin i podłączenie wentylatora w zasilaczu bezpośrednio (brak możliwości zwrotu).

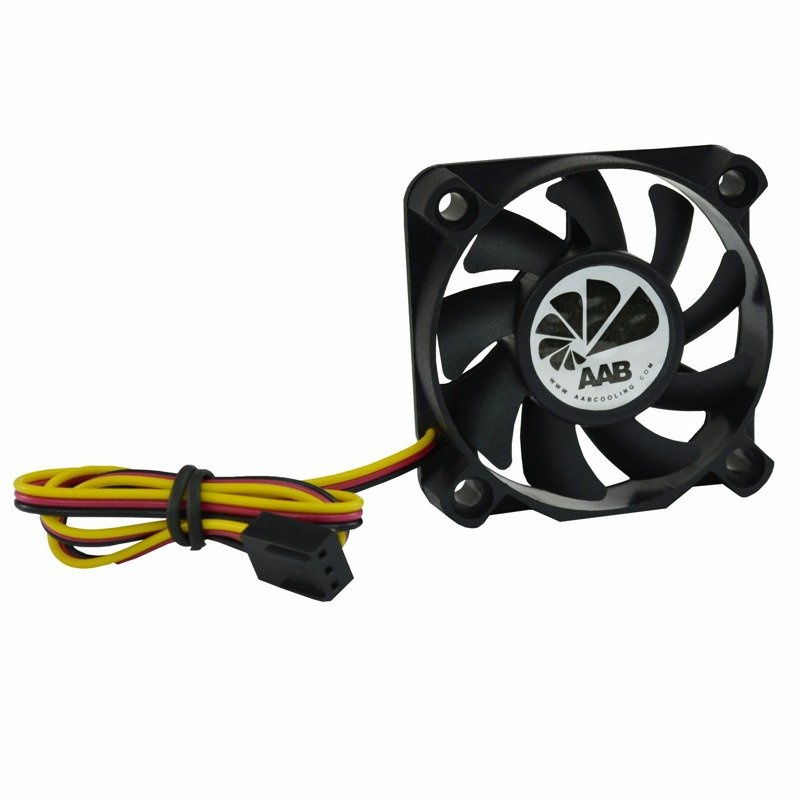

- rozebranie wtyczki 3 pin i podłączenie wentylatora w zasilaczu bezpośrednio (brak możliwości zwrotu) - czarny kabel to masa, czerwony odpowiedzialny jest za +, żółty to przekazywanie ilości obrotów, brak podłączenia uniemożliwia odczyt prędkości przez BIOS
Chłodzenie obudowy polega na wyrzucaniu ciepłego powietrza na zewnątrz. Najczęściej wentylator z zasilacza nie jest w stanie zapewnić dobrego chłodzenia, pomimo pracy na wysokich obrotach i dość dużym poziomie hałasu. AAB Cooling Fan 12 rozwiązuje ten problem.
Sposoby montażu w zasilaczu:
- podłączenie wtyczki wentylatora do złącza 3Pin
- najbezpieczniej jest wlutować kabel zasilający do zasilacza (sterowanie napięciowe z zasilacza). Odcięcie wtyczki 4 Pin i podłączenie wentylatora w zasilaczu bezpośrednio (brak możliwości zwrotu).
- rozebranie wtyczki 3 pin i podłączenie wentylatora w zasilaczu bezpośrednio (brak możliwości zwrotu) - czarny kabel to masa, czerwony odpowiedzialny jest za +, żółty to przekazywanie ilości obrotów, brak podłączenia uniemożliwia odczyt prędkości przez BIOS
W zestawie:
- 1 x AABCOOLING Fan 5
