Dane techniczne
| Całkowite wymiary: | 80 x 80 x 25mm |
| Waga: | 66g |
| Materiał: | Tworzywo sztuczne |
| Zasilanie: | 3,5-12 VDC/ 0,05A-0,17A |

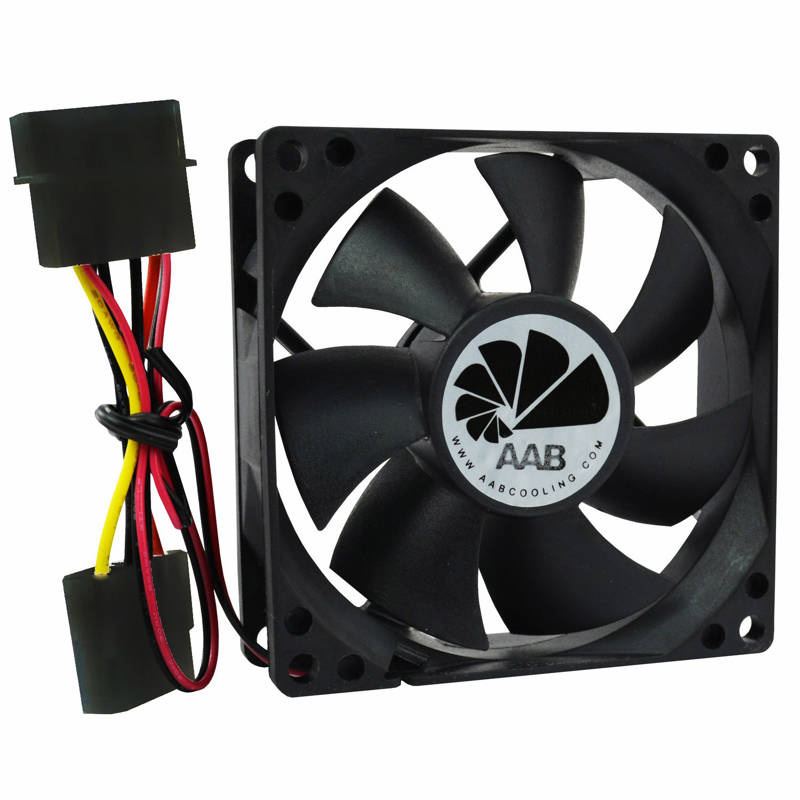

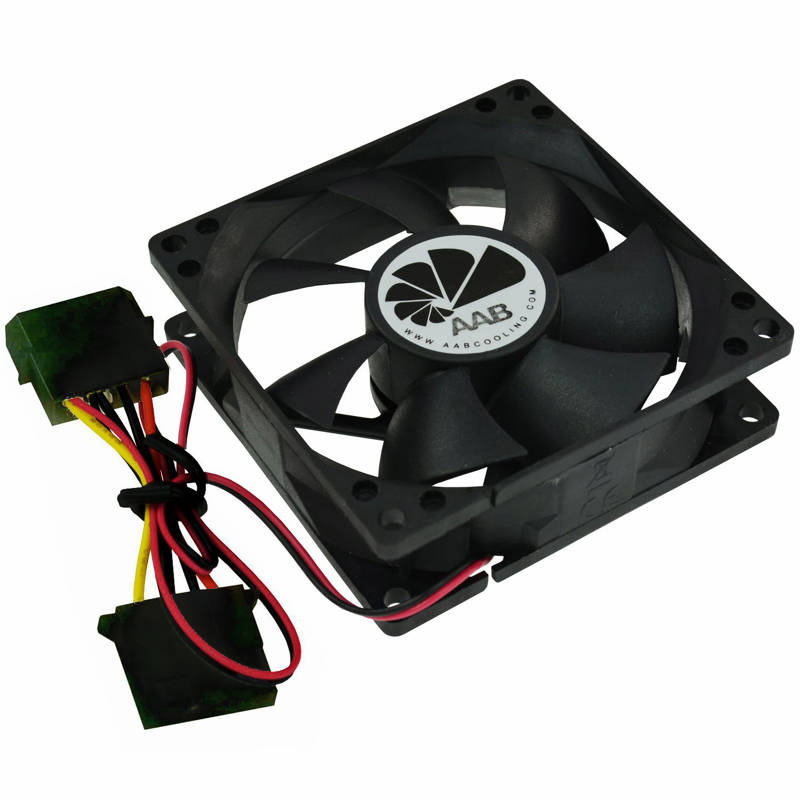

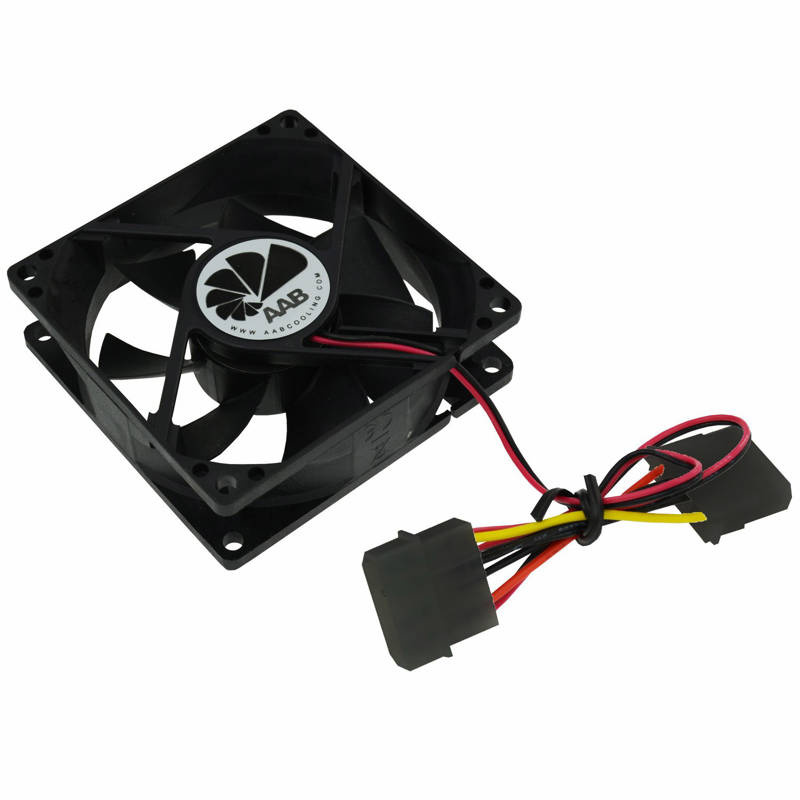

| Złącze zasilania: | 4Pin MOLEX |
| Prędkość obrotowa: | 2600 obr./min. +/-10% |
| Przepływ powietrza: | 40 CFM |
| Hałas: | 25 dB (A) |
| Łożyska: | Ślizgowe |
| Rezystancja cieplna: | 0, 29 C/W |
| Rozstaw otworów montażowych : | 70 x 70mm |
| Długość kabla:: | 30 cm |

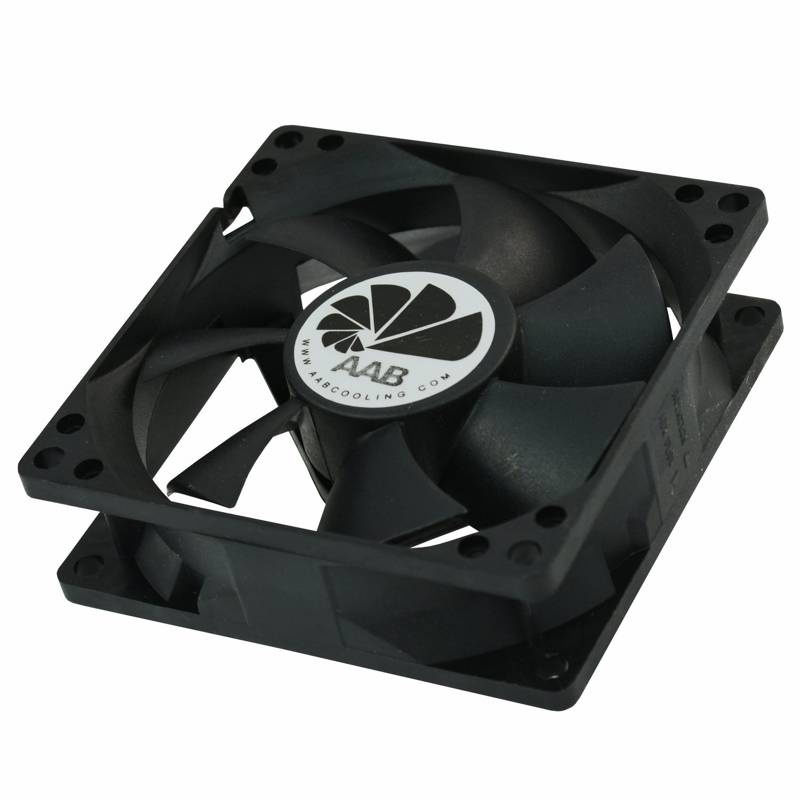

AABCOOLING Fan 8 to wentylator z serii ekonomicznej od firmy AAB. Wentylator pracuje ze stałą ilością 2600 ± 10% obr./min. Poziom hałasu generowany przez łopatki i łożysko kształtuje się w granicy 25 dB. Ze względu na montaż w tym wentylatorze najtańszych i krótkotrwałych łożysk ślizgowych gwarancja ten produkt wynosi tylko 3 miesiące.
- Seria ekonomiczna
- Wydajny
- Wtyczka 3 Pin
- Łożsko ślizgowe
- Gwarancja 3 miesiące
Typowe zastosowania:
Montaż wentylatora w obudowie lub zasilaczu: Wentylator AABCOOLING Fan 8 jest montowany na 4 śrubach, przymocowany tak, jak standardowe wentylatory w zasilaczach, pozwala to na szybką i łatwą wymianę głośnego wentylatora.
Podłączenie wtyczki wentylatora do złącza 3 Pin:
- podłączenie wtyczki wentylatora do złącza 3 Pin
- najbezpieczniej jest wlutować kabel zasilający do zasilacza (sterowanie napięciowe z zasilacza). Odcięcie wtyczki 3 Pini podłączenie wentylatora w zasilaczu bezpośrednio (brak możliwości zwrotu).

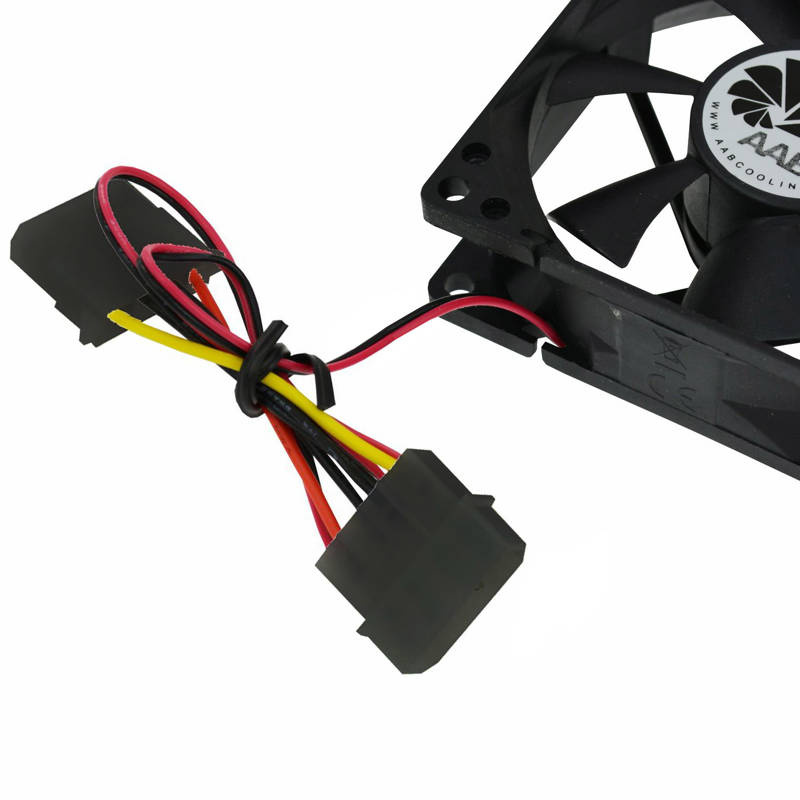

- rozebranie wtyczki 3 Pini podłączenie wentylatora w zasilaczu bezpośrednio (brak możliwości zwrotu) - czarny kabel to masa, czerwony odpowiedzialny jest za +, żółty to przekazywanie ilości obrotów, brak podłączenia uniemożliwia odczyt prędkości przez BIOS
Montaż wentylatora w obudowie lub zasilaczu: Wentylator AABCOOLING Fan 8 jest montowany na 4 śrubach, przymocowany tak, jak standardowe wentylatory w zasilaczach, pozwala to na szybką i łatwą wymianę głośnego wentylatora.
Podłączenie wtyczki wentylatora do złącza 3 Pin:
- podłączenie wtyczki wentylatora do złącza 3 Pin
- najbezpieczniej jest wlutować kabel zasilający do zasilacza (sterowanie napięciowe z zasilacza). Odcięcie wtyczki 3 Pini podłączenie wentylatora w zasilaczu bezpośrednio (brak możliwości zwrotu).
- rozebranie wtyczki 3 Pini podłączenie wentylatora w zasilaczu bezpośrednio (brak możliwości zwrotu) - czarny kabel to masa, czerwony odpowiedzialny jest za +, żółty to przekazywanie ilości obrotów, brak podłączenia uniemożliwia odczyt prędkości przez BIOS
W zestawie:
- 1 x AABCOOLING Fan 8
